ФГС-50 Delta
Оставить заявку на приобретение
Фильтры предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы в сетях газораспределения и газопотребления. Фильтры в угловом исполнении применяются для установки на объектах с ограниченным пространством, где установка обычных (линейных) газовых фильтров затруднена по строительной длине.
Рабочая среда - природный газ по ГОСТ 5542, неагрессивные газы
Номинальный диаметр - DN 50
Номинальное давление - PN 16
Перепад давления на фильтр-элементе - до 15 кПа (конкретное значение зависит от исполнения)
Пропускная способность - до 6000 нм3/ч
Присоединение фланцевое
Масса - не более 6 кг
Диапазон рабочих температур от минус 40 до +60 °С
Степень фильтрации 80 мкм
ВАРИАНТЫ ИСПОЛНЕНИЯ:
ФГС- 50 Delta XX ТУ 3683-004-26850492-2017
*XX - Переменные опции
X - "Без обозначения" - Прямой фильтр
У - Угловой фильтр
Переменные опции:
01 - Встроенный индикатор перепада давления; Защитное покрытие корпуса; Направление потока среды любое; Отверстие G3/4-B для подключения продувочного трубопровода; Заглушка для слива конденсата (для осевого исполнения).
02 - Без встроенного индикатора перепада давления; Защитное покрытие корпуса; Направление потока среды любое; Отверстие G3/4-B для подключения продувочного трубопровода; Заглушка для слива конденсата.
Примечание! Фильтры не стандартных исполнений, в том числе и с внешними индикаторами доступны к заказу.

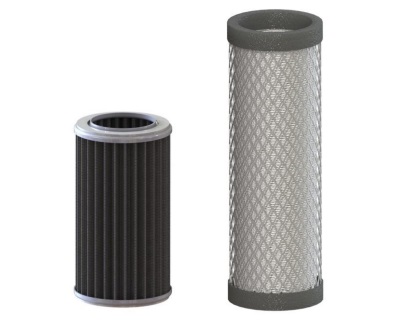

В конструкции фильтра реализован усовершенствованный фильтрующий элемент с повышенной жесткостью. Это позволило увеличить как допустимый перепад давления газа, так и
площадь фильтрации. (Таблица 1).
Таблица 1 Зачение допустимых перепадов давления
| Наименование | Исполнение | |
| Delta | EL | |
| Допустимый перепад давления | 15, кПа | 10, кПа |
| Площадь фильтрации, не менее | 430 см² | 250 см² |

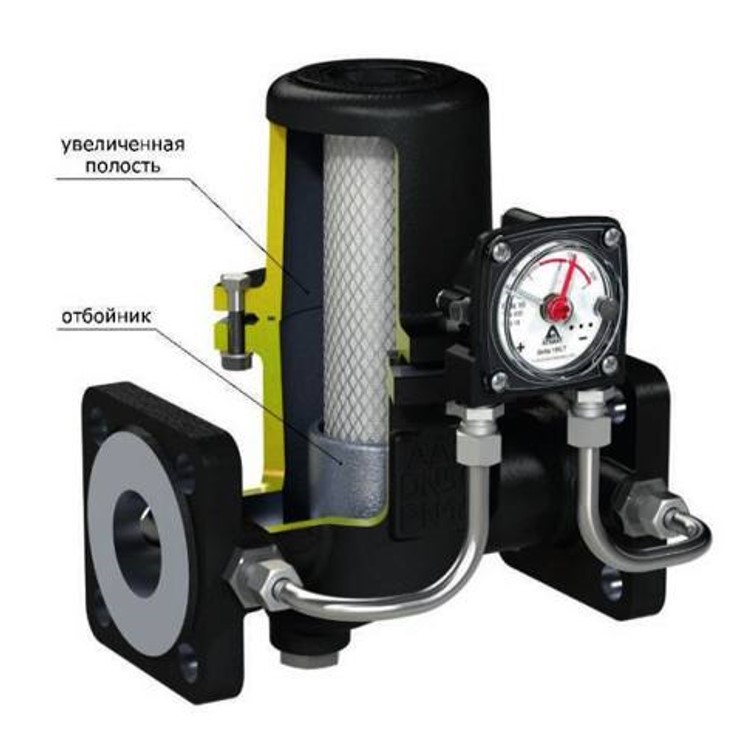

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- Увеличенная площадь фильтрации
- Отбойник механических частиц
- Отверстие для слива конденсата (только для прямого фильтра)
- Встроенный индикатор перепада давления (опция)
- Подключение внешнего индикатора перепада давления Delta 15 (опция)
- Посадочные места для подключения внешнего индикатора
- Подключение продувочного трубопровода непосредственно к корпусу фильтра
- Сменный фильтр-элемент
